地表水源热泵系统宏观上由三个子循环系统组成，即地表水循环统、中介水循环系统、末端水循环系统。

       系统的主要设备包括地表水泵、疏导式换热器、中介水循环泵、热泵机组、末端循环泵。

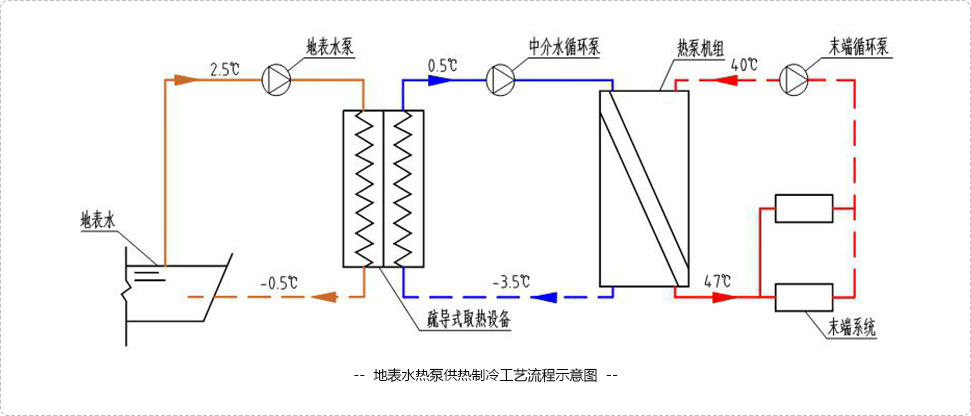

       系统的工作流程如图所示：

       首先，2.5℃左右的地表水经过泵提升，在无堵塞高效换热技术条件下进入疏导式取热设备进行换热，将一定温差范围内（3℃左右）的温差热量传递给清洁水，

再以-0.5℃左右排放至下游水源处，实现地表水循环。

       然后，0.5℃左右的清洁水经中介泵输送，在配置合理有效状态下进入热泵机组进行释热，将从地表水那里获取的热量传递给热泵机组，再以-3.5℃左右再次进

入疏导式取热装备进行吸热，形成封闭循环，即中介循环。

       最后，40℃左右的末端系统水经末端泵输送，同样在配置合理有效状态下进入热泵机组进行换热，将热泵机组从低温那里转化来的高温热量吸收，再以47℃左右

进入末端散热设备将热量释放给建筑空间，实现末端循环。

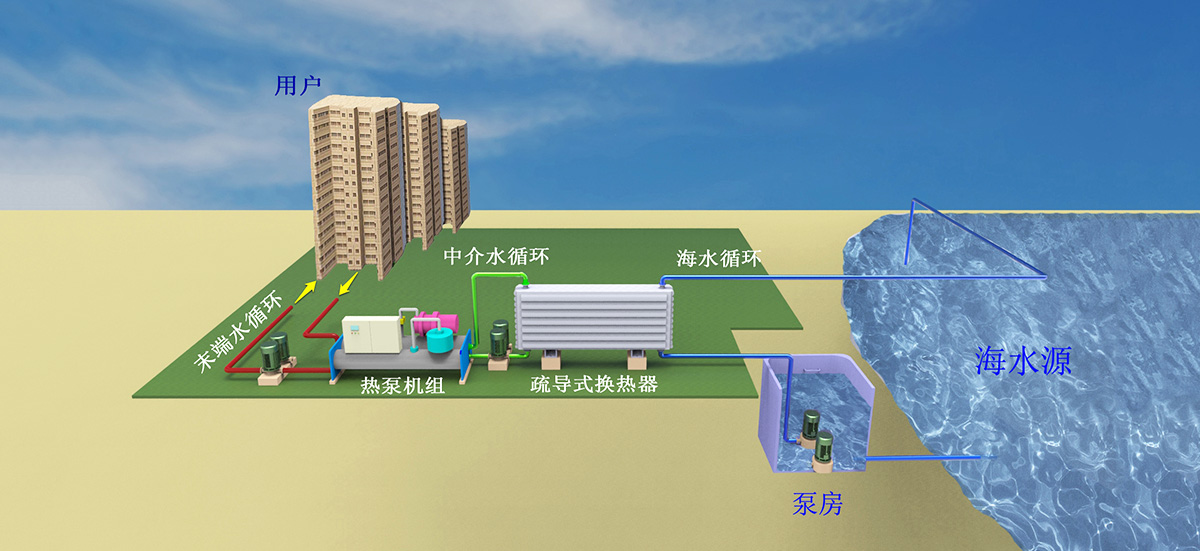

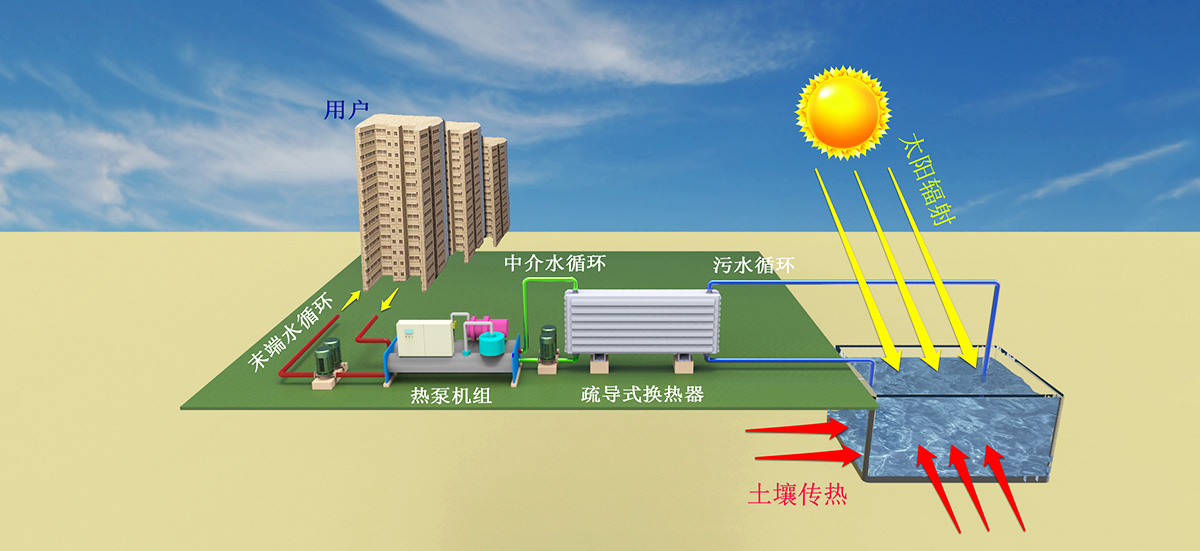

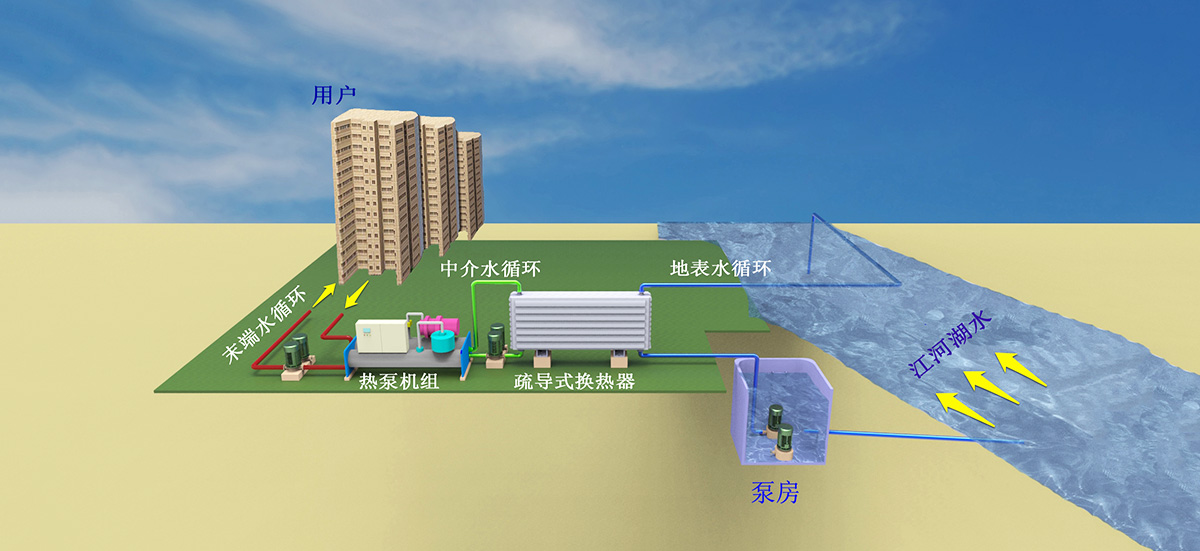

       目前已有的地表水源热泵系统包括：海水源热泵系统、江河湖水源热泵系统、人工冷热源池热泵系统、寒区低温水源热泵系统等。
